Naziv: Izrada Idejnog rješenja, idejnog, glavnog i izvedbenog projekta i dokumentacije izvedenog stanja za TS 110/20 kV Rimac Campus sa spojem na izmješteni DV 110 kV Rakitje - Tumbri 3

Investitori: Rimac Technology d.o.o. i Hrvatski operator prijenosnog sustava d.d.

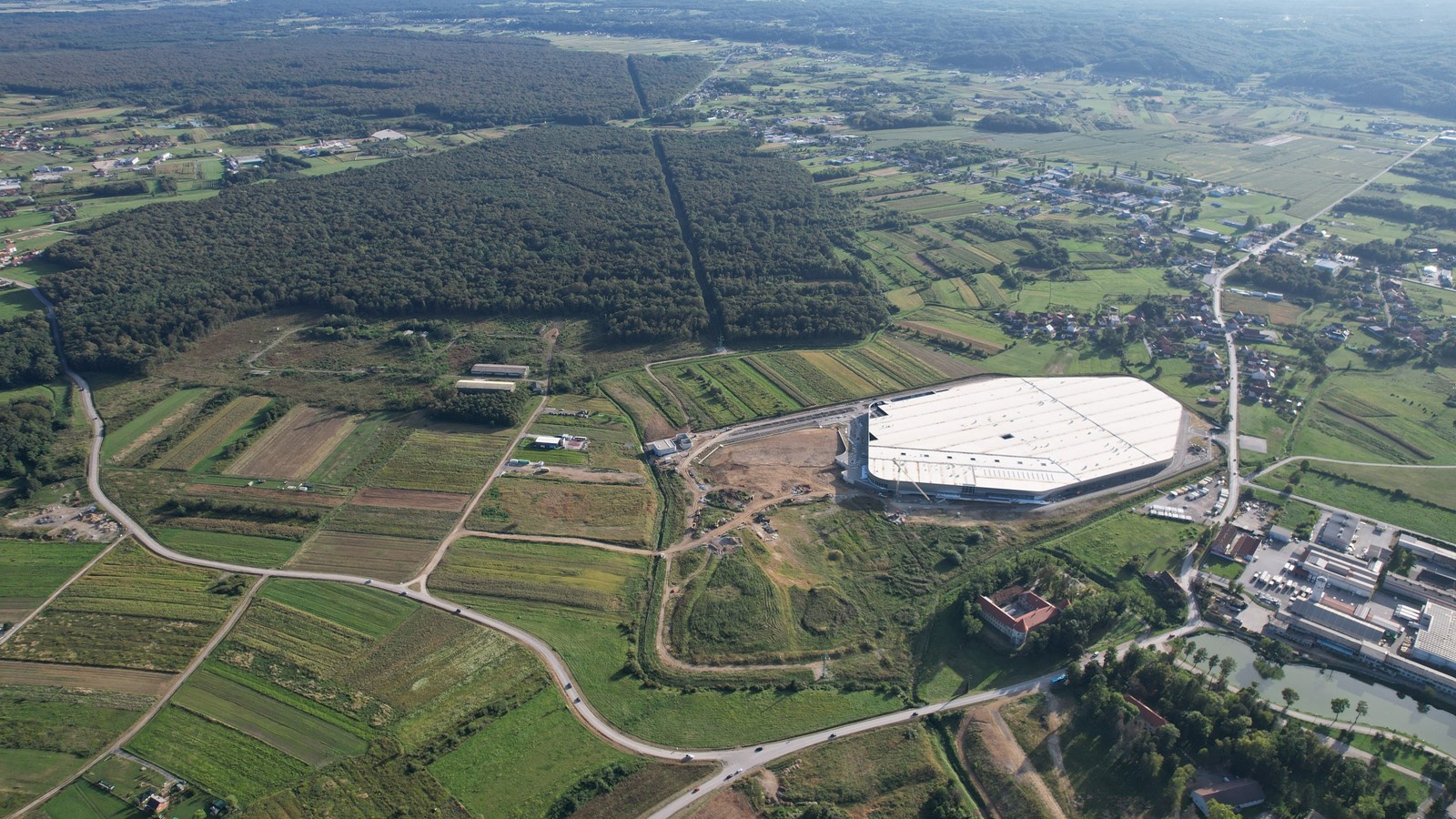

Opis: Za potrebe opskrbe električnom energijom kampusa Rimac izradili smo svu potrebnu projektnu dokumentaciju i ishodili lokacijsku i građevinske dozvole priključka na prijenosnu mrežu 110 kV Hrvatskog operatora prijenosnog sustava d.d. (HOPS). Za realizaciju priključka isprojektirali smo TS 110/20 kV Rimac Campus sa spojem na izmješteni DV 110 kV Rakitje - Tumbri 3.

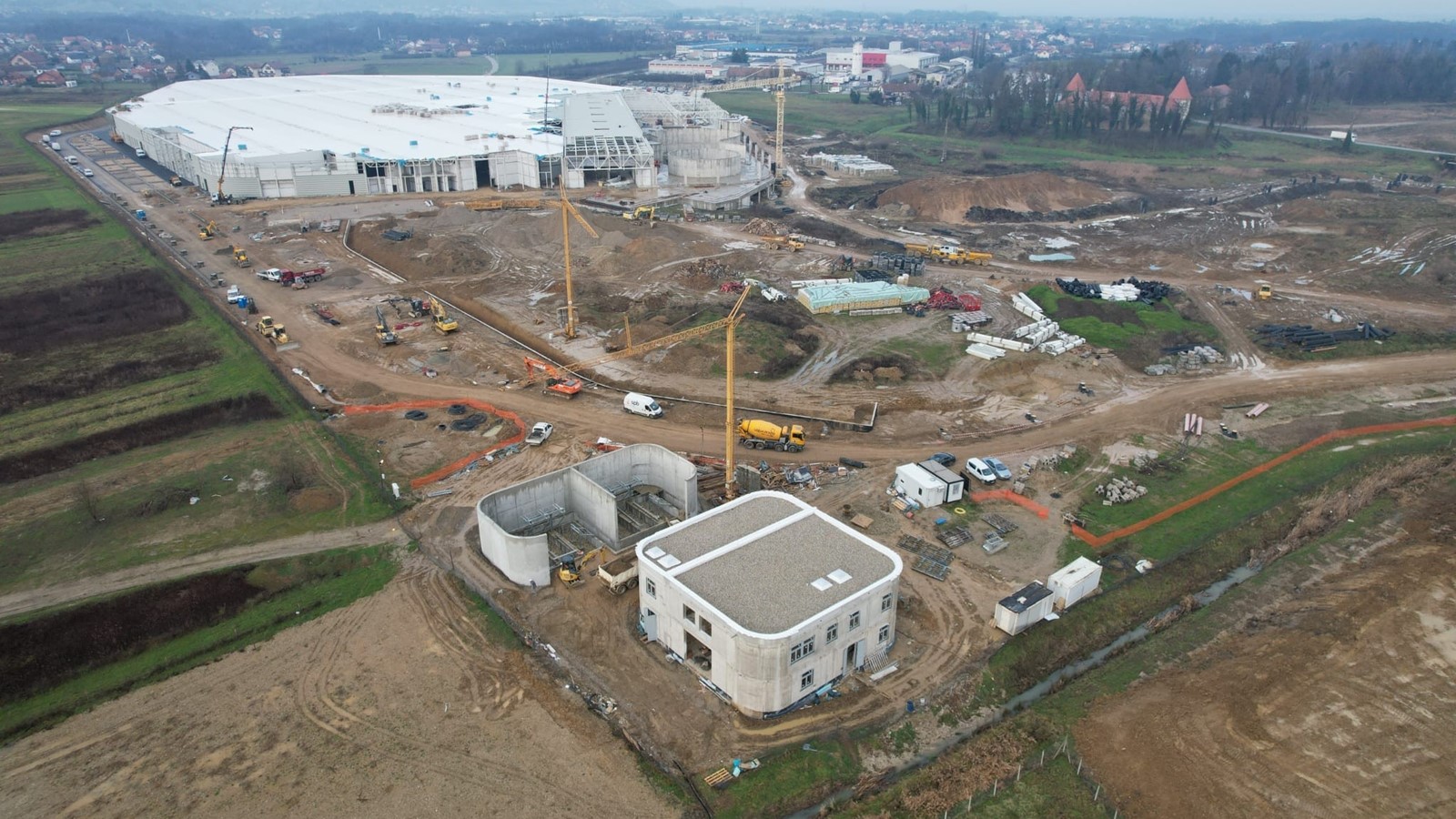

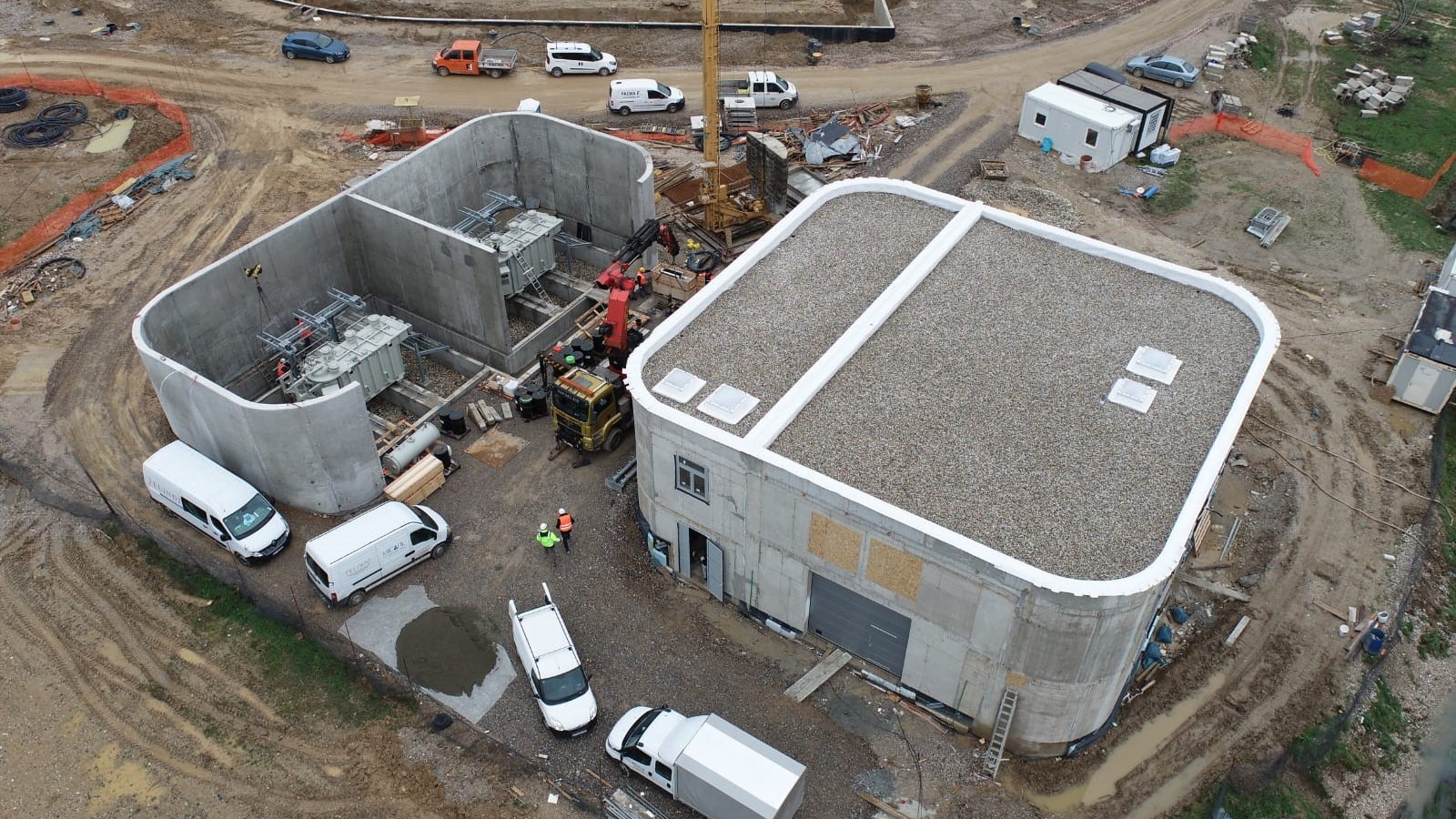

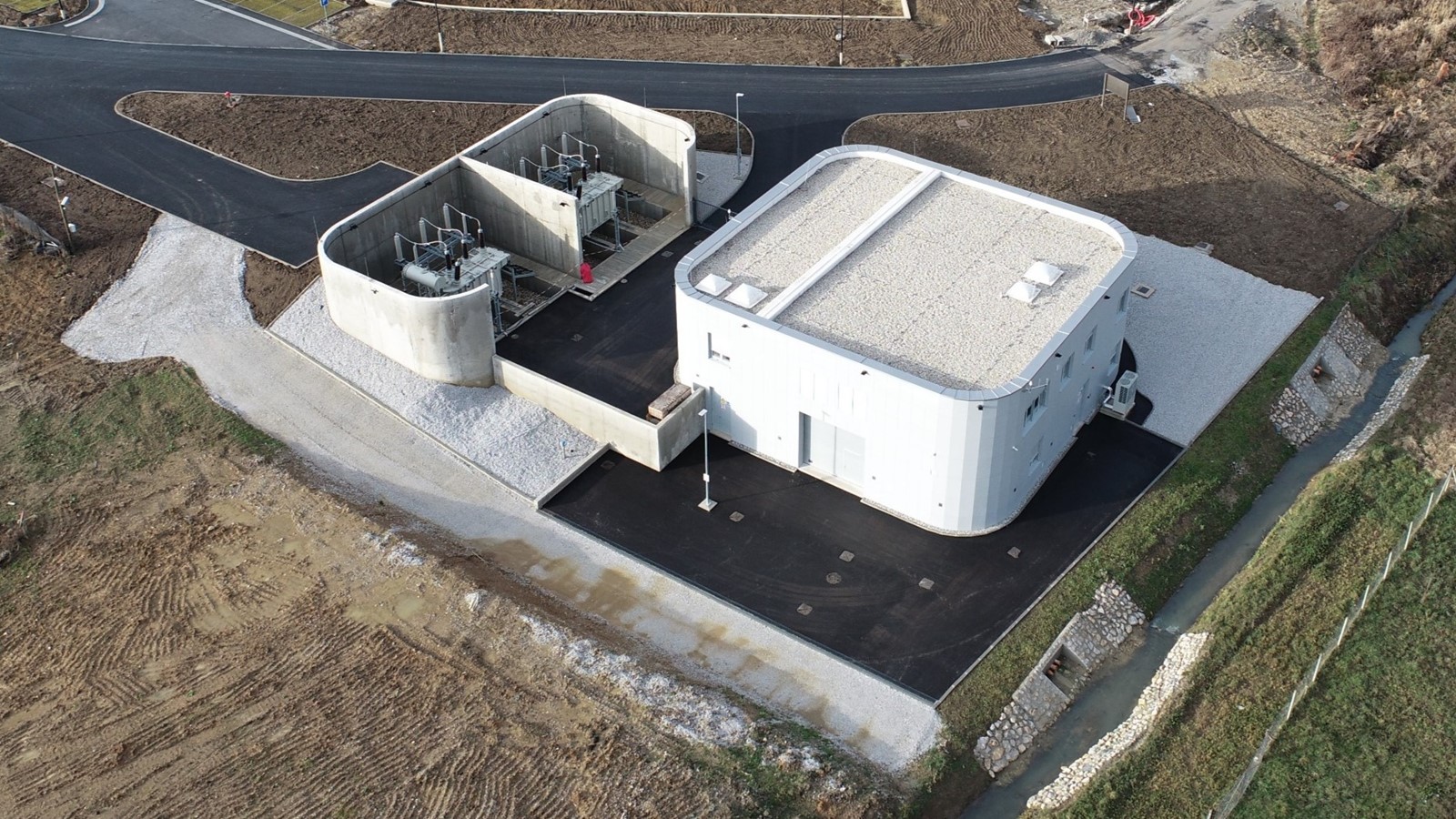

Transformatorska stanica se sastoji od dvojnog objekta u nadležnosti Rimac Technology-a i HOPS-a. Visokonaponsko postrojenje 110 kV je plinom izolirano i smješteno u dijelu pogonske zgrade u nadležnosti HOPS-a zajedno sa svom ostalom sekundarnom opremom.

Uvođenje postojećeg dalekovoda 110 kV Rakitje - Tumbri 3 u TS Rimac Campus realizirano je sistemom ulaz-izlaz. Na dijelu postojećeg dalekovoda južno od kampusa projektirali smo čelično-rešetkasti stup na kojem je prijelaz na 110 kV kabel. Sjeverno od kampusa smo predvidjeli cijevni stup, također, s prijelazom zrak-kabel.
